首頁 > 產(chǎn)品展示
通用型
WS-577
鐵系皮膜劑
聯(lián)系我們
產(chǎn)品特性
WS-577 是一種常溫鐵系皮膜劑，Na+，NH4+,H2PO4-,MnO4-等為主要成分。經(jīng)XT-577 處理后，鋼鐵件表面將形成由磷酸鹽鐵的氧化物組成的紅藍黃綠等彩色鍍層，即鐵系磷化膜。與電泳涂裝、粉末涂裝、油漆涂裝等具有優(yōu)良的配套性。可提高漆膜抗彎曲、抗變形等性能,附著力、耐沖擊性能特別優(yōu)異。
WS-577 皮膜劑與其他常規(guī)磷化皮膜劑相比，其顯著特點是:在常溫下使用適應(yīng)范圍廣，沉渣少、無污染，槽液控制十分簡便，消耗成本低。但是磷化膜本身耐蝕性較差,梅雨季節(jié)空氣濕度大,應(yīng)采取快速干燥的方法,并及時涂裝,不宜放置時間過長。
WS-577 皮膜劑與其他常規(guī)磷化皮膜劑相比，其顯著特點是:在常溫下使用適應(yīng)范圍廣，沉渣少、無污染，槽液控制十分簡便，消耗成本低。但是磷化膜本身耐蝕性較差,梅雨季節(jié)空氣濕度大,應(yīng)采取快速干燥的方法,并及時涂裝,不宜放置時間過長。
性能指標(biāo)
| 外觀 | 淡藍色粘狀液體 |
| 密度 | 1.15±0.06 |
| 水溶性 | 20（V/V） |
| 總堿度 |
≤130點 |
| 游離堿度 |
≤20點 |
槽液參數(shù)控制
| 配槽濃度 | 5%（V/V） |
| 槽液總酸度 | 1.15±0.06 |
| 槽液游離酸度 | 0.1-0.5點（或PH=3.5-4.5） |
成膜性能
| 成膜外觀 | 混合彩色 |
| 成膜膜厚 | 0.3-0.8um |
| 沖擊強度 | 50kg/cm2 |
| 柔韌性實驗 |
優(yōu)良 |
| 耐硫酸銅套附著力 |
≥30秒（相對溫服60%） |
| 附著力 | 1級膜 |
建浴方式
以1000Kg 為例,先在槽內(nèi)盛 1/2 體積水,加入25Kg的XT-577濃縮液,加水至滿，攪拌均勻,即可投入生產(chǎn)。槽液處理一定量工件后,由于化學(xué)反應(yīng)和工件帶出消耗，總酸度會下降,游離酸度也會下降,PH 值會上升,這時應(yīng)予以加濃縮液,正常情況下每補加 1Kg 的濃縮液,可連續(xù)處理100 ㎡工件。平時使用時控制PH=3.5-4.5，當(dāng)應(yīng)補加調(diào)整。也可按實際操作情況，磷化效果差時,每1000LPH≥5時，槽液中補加 10k 濃縮液,PH 值會下降1個單位。只要掌握好正常消耗,補加濃縮液,槽液可長期使用。正常情況下,每1000Kg槽液處理量達10000㎡工件后，應(yīng)予以重新配槽。
包裝與儲運
25Kg 塑料桶包裝,貯存期三年。
安全措施
本品微酸性,避免濺到皮膚上,特別不能濺到眼睛內(nèi)，操作時,不慎濺上,應(yīng)馬上用水沖洗。披帶必須勞保用品

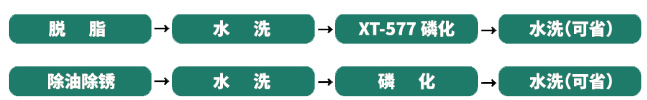

工藝流程
